Grâce à ArchiFacile, vous pouvez facilement intégrer des panneaux solaires dans vos plans, que ce soit sur une toiture ou un terrain. L'application vous permet également de calculer la production énergétique de votre installation solaire en fonction de divers paramètres tels que la localisation, l'orientation et l'inclinaison des panneaux.
- Dans votre plan, placez les panneaux solaires sur la toiture ou directement sur le terrain selon votre projet.
- Utilisez l'outil de positionnement pour ajuster l'emplacement précis des panneaux.
Une fois les panneaux placés :
1. Sélectionnez un panneau solaire dans votre plan.
2. Dans le menu contextuel qui apparaît, configurez les paramètres suivants :
- Nombre de panneaux en largeur et en hauteur : Déterminez la disposition de votre installation. Par exemple, vous pouvez configurer une rangée de 4 panneaux en largeur et 2 en hauteur, ce qui donne un total de 8 panneaux.
- Puissance unitaire de chaque panneau : Indiquez la puissance nominale (en watts-crête, Wc) de chaque panneau. Par exemple, un panneau typique peut avoir une puissance de 450 Wc.
- Inclinaison des panneaux : Ajustez l'angle des panneaux pour optimiser leur exposition au soleil. Cette inclinaison dépend de votre latitude et de l’inclinaison naturelle de votre toiture.
La géolocalisation est essentielle pour calculer précisément la production solaire de votre installation. Voici comment procéder :
1. Placez une boussole sur votre plan pour indiquer l'orientation du terrain.
2. Ajustez la position de la boussole pour refléter l’orientation réelle de votre toiture ou de votre terrain.
1. Cliquez sur la boussole pour ouvrir ses paramètres.
2. Dans le menu de gauche, sélectionnez "Modifier la localité".
3. Une fenêtre s’ouvre :
- Utilisez la carte interactive pour positionner précisément votre projet.
- Ou bien, entrez directement l’adresse ou les coordonnées géographiques via le moteur de recherche intégré.
4. Validez pour enregistrer la localisation.
Une fois vos panneaux configurés et géolocalisés, vous pouvez estimer leur production énergétique annuelle.
1. Cliquez sur le menu "Rapport" situé dans la barre de navigation supérieure.
2. Sélectionnez l’option "Production solaire".
Une fenêtre s'ouvre contenant un récapitulatif des paramètres de votre installation :
- Puissance unitaire des panneaux (en Wc).
- Nombre total de panneaux.
- Puissance maximale théorique : Calculée en fonction du nombre de panneaux et de leur puissance unitaire.
- Inclinaison et orientation des panneaux : Ces éléments influent sur l’efficacité de l’installation.

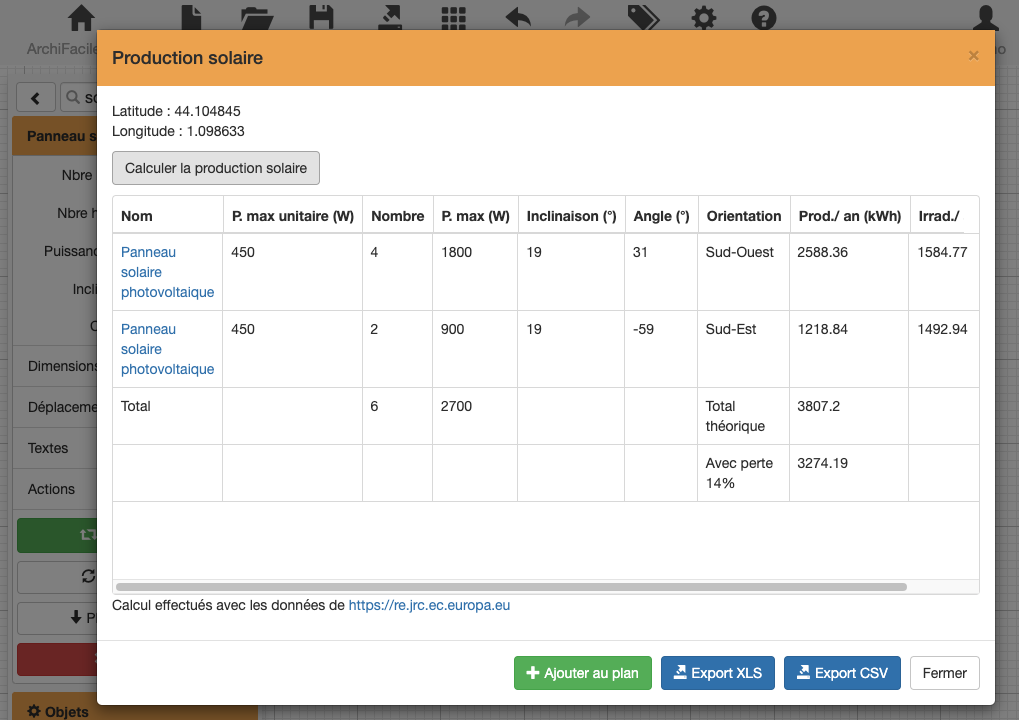

1. Cliquez sur "Calculer la production solaire".
2. ArchiFacile vous fournira deux résultats :
- Production annuelle théorique : Cette valeur est calculée sans tenir compte des pertes potentielles.
- Production ajustée avec pertes : Par défaut, l’application intègre une hypothèse de pertes de 14 % (liées aux ombrages, à l’efficacité des onduleurs, ou à la saleté des panneaux).
Ces estimations vous permettront d’avoir une idée réaliste de la performance énergétique de votre installation solaire.
- Inclinaison idéale : Adaptez l'inclinaison de vos panneaux en fonction de votre latitude. En général, un angle de 30° à 35° convient pour de nombreuses régions.
- Orientation optimale : Orientez vos panneaux plein sud (dans l’hémisphère nord) pour maximiser leur exposition au soleil.
- Réduction des ombrages : Placez vos panneaux dans une zone dégagée, loin des arbres, cheminées ou autres obstacles susceptibles de générer des ombres.
Avec ces étapes, vous pouvez facilement concevoir et évaluer une installation solaire dans ArchiFacile. Cette fonctionnalité vous aide non seulement à visualiser vos panneaux sur votre plan, mais également à anticiper leur performance énergétique. Profitez-en pour optimiser vos projets solaires dès aujourd’hui !
