Tracer des murs

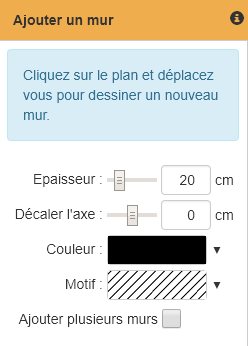

Pour dessiner des murs, cliquez sur Ajouter un mur dans le menu à gauche ou utilisez le raccourci clavier M.

Cliquez ensuite sur le plan et déplacez la souris pour tracer votre mur, recommencez l'opération pour chaque mur.
Vos murs doivent être bien jointés afin que les pièces soient détectées.

ASTUCE : Enchaîner la création des murs de la maison en cochant la case "Ajoutez plusieurs murs" dans le menu de gauche. Pour gagner du temps vous pouvez ajouter directement une pièce, plusieurs formes sont à votre disposition.

Méthodologie pour tracer les murs

Il vous faut tracer tous les murs bien reliés et ensuite ajuster les mesures. Si vous ajustez une longueur de mur et qu'ensuite vous y collez un nouveau mur, il est "normal" que sa mesure change.

Il vous faut dans l'ordre :

  • Tracer tous les murs approximativement
  • Ajuster les épaisseurs de murs et cloisons
  • Ajuster les longueurs de mur

Paramétrer les murs

Le logiciel sauvegarde la dernière configuration utilisée. Lors de la création d'un nouveau plan vous paramétrez l'épaisseur, la couleur, etc... Ces paramètres sont mémorisés et vous pouvez ainsi tracer tous vos murs.

Vous pouvez fermer le logiciel, à votre retour ce sont les derniers paramètres qui seront réutilisés.

Dupliquer un mur

Dans un plan, il existe en général plusieurs épaisseurs de murs auxquels on attribue des couleurs et des textures. Plutôt que de changer les paramètres à chaque fois, cliquez sur le mur qui vous intéresse puis cliquez sur Ajoutez un mur identique ou la touche D et tracez votre mur.

Saisir manuellement la longueur d'un mur

Lorsque vous cliquez sur un mur, ses cotations apparaissent avec la longueur encadrée en vert. Cliquez sur le chiffre encadré en vert et vous pourrez, dans le menu de gauche, saisir la longueur du mur et indiquer quelle extrémité du mur doit se déplacer.

Désactiver le magnétisme

Lorsque vous déplacez l'extrémité d'un mur un magnétisme automatique colle ou aligne automatiquement le mur aux autres. Tenez appuyé la touche Ctrl tout en déplaçant le mur afin de désactiver le magnétisme et placer le mur exactement comme vous le souhaitez.
Vous pouvez activer ou désactiver le magnétisme dans les options.

Précision des mesures

Par défaut les mesures sont arrondis au centimètre, ce qui est suffisant et plus simple pour un bâtiment. Si vous souhaitez une précision au millimètre, cochez dans les options la case Précision au millimètre (défaut au centimètre).

Repérage des murs Inclinés

Pour identifier les murs qui ne sont ni parfaitement verticaux ni horizontaux, cochez "Murs inclinés avec pointillé rouge" dans les options. Cette fonctionnalité met en évidence, à l'aide d'un pointillé rouge, les murs qui sont légèrement inclinés. Cela facilite la détection des erreurs, car un mur incliné perd son alignement magnétique avec les axes, rendant son positionnement plus complexe.

Bloquer le déplacement des murs

Vous pouvez bloquer le déplacement des murs. Cela vous permet de figer ou déverrouiller le déplacement. Pour cela sélectionnez le mur puis dans le menu de gauche cochez la case Bloquer déplacement dans la section Déplacements. Vous pouvez également cliquer sur la touche Q pour bloquer ou débloquer un mur.

Afficher les angles entre les murs

Cette fonction permet d'afficher les angles des murs qui ne sont pas droits sur vos plans. Pour l'utiliser, activez simplement l'option en cochant "Angles murs non droit" dans le menu des options des pièces.
