Les lignes d'aide

Les lignes d'aide vous permettent de positionner plus facilement un mur, un objet ou une cotation sur votre plan.

Vous pouvez les activer dans les options en cochant la case Voir les lignes d'aide magnétiques ou en appuyant sur la touche A du clavier pour les afficher ou les masquer.

Ajouter une ligne d'aide

Lorsque l'option est activée et que vous sélectionnez un mur ou une cotation, vous voyez une ligne verte en pointillé qui suit l'axe du mur ou de la cotation. Dans le menu de gauche vous avez une case à cocher Garder la ligne d'aide. En cochant cette case, la ligne en pointillé se transforme en ligne continue et se désolidarise du mur ou de la cotation. Si vous déplacez le mur ou la cotation, la ligne d'aide ne bouge plus. Elle devient "magnétique" pour tous les éléments du plan.

Supprimer une ligne d'aide

Sélectionnez la ligne dont vous n'avez plus besoin et cliquez sur Supprimer dans le menu de gauche. Vous pouvez rapidement masquer et afficher les lignes à l'aide de la touche A du clavier plutôt que les supprimer et les créer à nouveau.

Vous pouvez également cliquer sur Supprimer toutes les lignes si vous souhaitez toutes les supprimer. Un message de confirmation apparaitra.

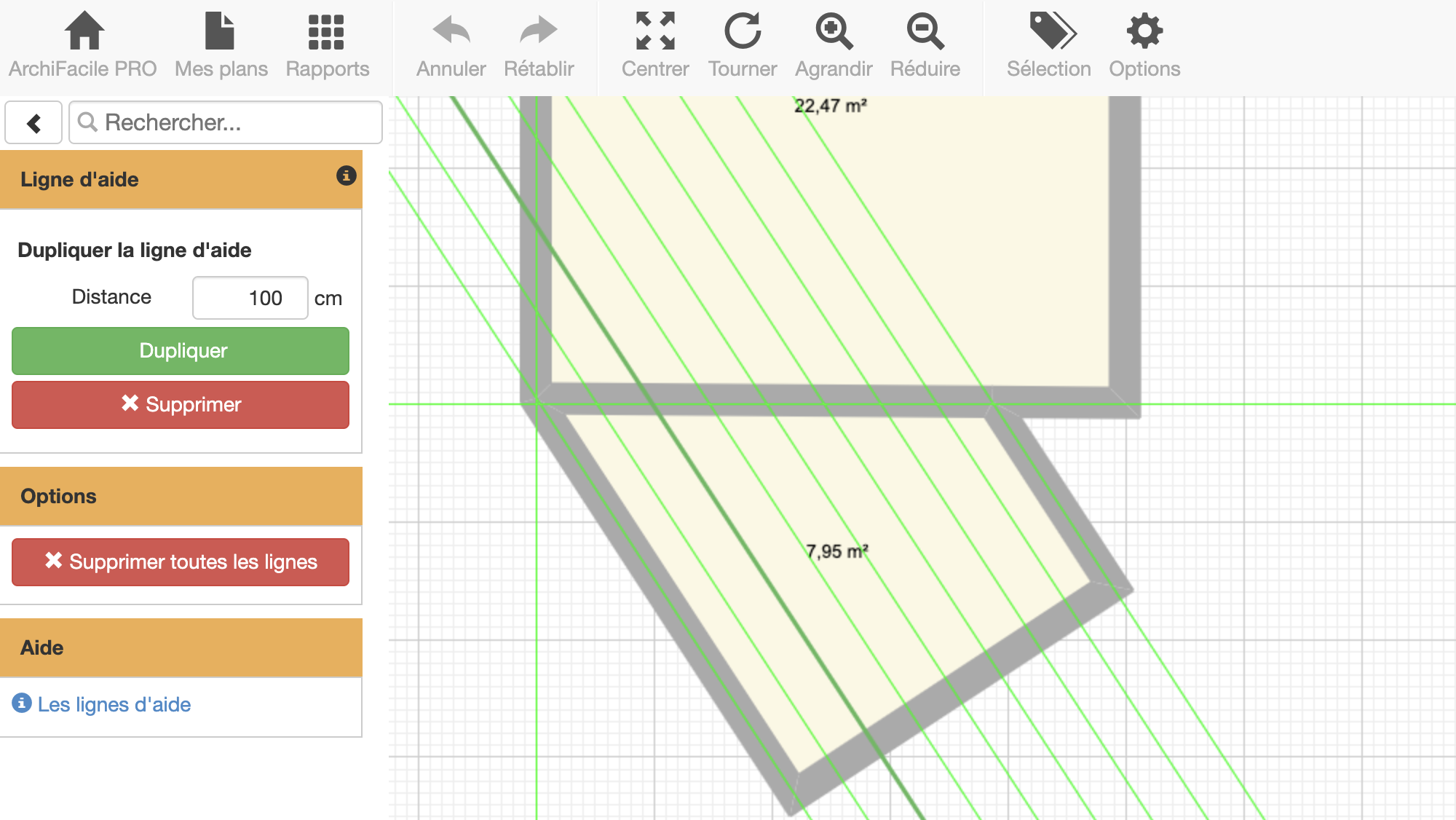

Dupliquer une ligne d'aide

Sélectionnez une ligne d'aide et dans le menu de gauche et indiquez la distance qui doit séparer la nouvelle ligne de la ligne sélectionnée et cliquez sur Dupliquer. Vous pouvez indiquer un chiffre négatif afin que la ligne soit créé de l'autre coté de la ligne sélectionnée.

Utiliser les lignes d'aide

C'est un outil d'aide au dessin de votre plan de maison. Les lignes d'aide sont "magnétiques" pour les éléments du plan. Elles peuvent vous aider à aligner des murs ou des objets, à positionner plus facilement des éléments sur le plan. A trouver des intersections entre deux axes, ...
